Огнепреградитель ОП (ААН)

назад | далее
Огнепреградители ОП (АА)

Огнепреградители ОП (ААН)

Назначение

Огнепреградитель ОП (ААН) неразборный устанавливается между вертикальным резервуаром и предохранительным или дыхательным клапаном. Огнепреградитель ОП предназначен для защиты вертикального резервуара от проникновения огня (пламени или искры) в газовое пространство через дыхательные клапана (патрубки вентиляционные или клапана предохранительные), предохраняя этим самым нефть от вспышки или взрыва.

Технические условия

ТУ 3689-014-10524112-2002 соответствует:

  • ОАО "АОМЗ"  ТУ 63-РСФСР68-75;
  • ООО "ТД "Нефтегазмаш"  ТУ 3689-016-79167039-2006.

Устройство и принцип работы

Принцип действия огнепреградителя ОП основан на задержке пламени кассетой, размещенной внутри корпуса. Кассета состоит из пакета чередующихся гофрированных и плоских пластин, образующих каналы малого диаметра. Пламя, попадая в каналы малого сечения, дробится на отдельные мелкие потоки. Поверхность соприкосновения пламени с огнепреградителем ОП увеличивается, возрастает теплоотдача стенкам каналов, и пламя гаснет. Конструкция огнепреградителя ОП сборно-разборная, что позволяет периодически извлекать кассеты для осмотра и контроля за их состоянием.

Основой конструкции является огнепреграждающий элемент 2, размещенный между двух половинок корпуса 1, стягиваемых между собой четырьмя шпильками 3. Огнепреграждающий элемент состоит из плоской и гофрированной лент, намотанных на ось, которая также предохраняет элемент от выпадания.

Гасящее действие огнепреградителя ОП, установленного накрыше резервуара типа РВС, основано на принципах интенсивного теплообмена, который происходит между стенками узких каналов огнепреграждающего элемента и проходящим через него газовоздушным потоком. При этом достигается снижение температуры газовоздушного потока до безопасных пределов.

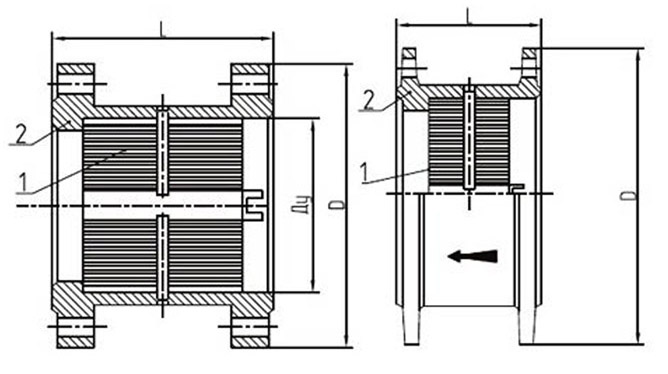

Огнепреградители ОП-50 (слева) и ОП-100 (справа)

Огнепреградители ОП-50 (слева) и ОП-100 (справа):
1 — огнепреграждающий элемент; 2 — корпус.

Технические характеристики

Наименование параметра ОП–50ААН* ОП–80ААН* ОП–100ААН ОП–150ААН ОП–200ААН ОП–250ААН ОП–300ААН ОП–350ААН ОП–500ААН
Условный проход DN 50 80 100 150 200 250 300 350 500
Пропускная способность при сопротивлении воздушного потока 118 Па, м³/час, не более 100 150 200 215 380 600 700 900 2950
Габаритные размеры, мм, не более
Dн 160 214 230 303 375 450 527 635 858
H 172 200 200 250 275 263 295 440 337
Присоединительные размеры, мм
D 141 184 205 260 315 370 440 485 640
D1 110 150 170 225 280 335 395 445 600
d 14 18 18 18 18 18 22 22 22
n 4 4 4 4 4 6 6 6 16
Масса, кг, не более 3 5 6,1 10 16 20 30 45 70

* Изделия ОП с условным проходом DN 50 (DN 80) по требованию заказчика могут быть изготовлены под фланцевое соединение «шип-паз». Во фланце(ах) изделий выполняется паз. По требованию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815. Уплотняющие прокладки не поставляются.

По требованию заказчика данные изделия комплектуются ответными фланцами.

Информация для Заказчиков

Группа Компаний Газовик поставляет Огнепреградитель ОП неразборный по выгодным ценам и точно в срок.

Чтобы подобрать, рассчитать и заказать Огнепреградитель ОП (ААН), Вам необходимо позвонить нам по бесплатной телефонной линии 8-800-555-43-93 или прислать нам Заявку.

Мы осуществляем доставку оборудования удобным для Вас способом (автомобильным или железнодорожным транспортом) во все города России и в страны ближнего зарубежья.

Информация о доставке резервуарного оборудования

Информация о гарантии на технологическое оборудование

назад | далее
