Датчик-реле уровня РОС 101

Датчик-реле уровня РОС 101

Датчики-реле уровня РОС 101 применяются для контроля за предельным положением уровня жидкостей и твердых сред в резервуарах и емкостях. Датчики-реле уровня также осуществляют контроль раздела сред: вода-светлые нефтепродукты, сжиженные углеводородные газы-вода. Раздел контролируемых сред основан на принципе различия диэлектрической проницаемости жидкостей.

Сухие переключающиеся контакты и световая индекация сигнализируют о достижении предельного уровня.

Конструкция прибора состоит из первичного преобразователя емкостного типа (ПП) и передающего преобразователя (ППР).

Датчики РОС 101 производят во взрывозащищенном и невзрывозащищенном исполнении.

Пример условного обозначения датчика-реле уровня РОС 101

Датчик-реле уровня РОС 101-0111 И2-0,13

1 - конструктивное исполнение

2 - взрывозащищенное исполнение (И)

3 - длина погружаемой части чувствительного элемента

Климатическое исполнение датчиков-реле уровня

Датчик-реле РОС 101 изготавливается по климатическому исполнению УХЛ (умеренный и холодный климат) и ОМ (морское исполнение) категории размещения 2.

Устройство и работа датчиков-реле уровня РОС 101

Датчик-реле РОС 101 состоит из первичного преобразователя ПП и передающего преобразователя ППР.

В свою очередь преобразователь ПП состоит из:

  • чувствительного элемента ЧЭ
  • литого корпуса с расположенным внутри электронным блоком БЭ. У корпуса есть съемная крышка и кабельный сальниковый ввод для подвода кабеля связи с преобразователем ППР.
  • генератор

Преобразователь ППР состоит из:

  • пластикового корпуса 1 со стальным элементом 2, которые обеспечивает крепление корпуса на щите
  • электронного модуля 3

Первичный преобразователь монтируется горизонтально (при длине ЧЭ не более 0,25 м) или вертикально на резервуар, чтобы уровень контролируемой среды находился в рабочей зоне ПП.

Передающий преобразователь ППР устанавливается на щите.

При изменении уровня жидкости в резервуаре происходит изменение электрической емкости чувствительного элемента ЧЭ. Далее первичный преобразователь ПП преобразовывает изменение емкости в импульсы тока с помощью генератора, которые по кабелю передаются передающему преобразователю ППР. Изменение частоты генерации генератора указывает на изменение уровня жидкости.

Чертеж передающего преобразователя ППР

Первичный преобразователь ППР

Чертеж разметки для крепления передающего преобразователя ППР

Разметка для крепления передающего преобразователя ППР на щите

Габаритные и установочные размеры первичных преобразователей ПП-011, ПП-011И Размеры первичных преобразователей ПП-011 и ПП-011И      Габаритные и установочные размеры первичных преобразователей ПП-013, ПП-013И  Размеры первичного преобразователя ПП-013 и ПП-013И
Габаритные и установочные размеры первичных преобразователей ПП-015И Размеры первичных преобразователей ПП-015И   Габаритные и установочные размеры первичных преобразователей ПП-021, ПП-021И Размеры первичных преобразователей ПП-021 и ПП-021И

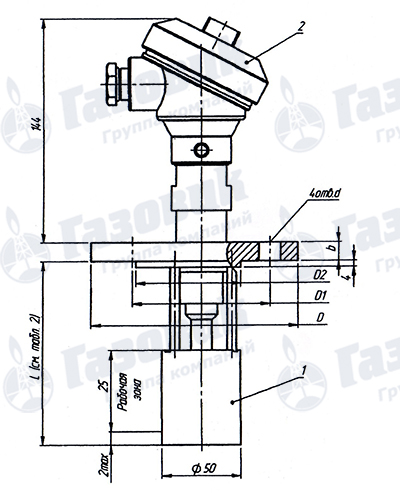

Габаритные и установочные размеры первичного преобразователя ПП-061И Размеры первичного преобразователя ПП-061И   Габаритные и установочные размеры первичного преобразователя ПП-062И Размеры первичного преобразователя ПП-062И
Габаритные и установочные размеры первичного преобразователя ПП-071 Размеры первичного преобразователя ПП-071   Габаритные и установочные размеры первичного преобразователя ПП-081И Размеры первичного преобразователя ПП-081И
Габаритные и установочные размеры первичного преобразователя ПП-091, ПП-093 Размеры первичного преобразователя ПП-091 и ПП-093

Общие параметры датчиков-реле уровня РОС 101

Параметры Значение
Параметры питания:
напряжение переменного тока, В 220
частота переменного тока, Гц 50
Потребляемая мощность, В/А 5
Напряжение в электробезопасной цепи, В 12
Масса, кг:
ПП 0,7-9
ППР 1,0
Срок службы, лет 12

Основные характеристики и размеры первичного преобразователя ПП датчиков-реле уровня РОС 101

Условное обозначение ПП Конструктивное обозначение Длина погружаемой части чувствительного элемента, м Параметры контролируемой среды
Физическое состояние, электрическое свойство t, °C Рабочее избыточное давление, МПа Относительная диэлектрическая проницаемость Динамическая вязкость, Па с, не более Размер гранулы (куска), мм, не более
011 стержневой неизолированный 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 жидкая, сыпучая, неэлектропроводная от -100 до +250 2,5 2...10 1,0 (для жидких сред) 5
013 пластинчатый 0,25; 0,6; 1,0; 1,6; 2,0 жидкая, сыпучая, неэлектропроводная от -100 до +250 2,5 1,6...10 1,0 (для жидких сред) -
021 стержневой изолированный 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 жидкая, сыпучая, электропроводная от -100 до +250 2,5 - 1,0 (для жидких сред) 5
071 плоский - кусковая, порошкообразная, сыпучая, электропроводная, неэлектропроводная от -30 до +100 - 2,0...4,0 - 5
091 тросовый неизолированный 1,0; 1,6; от 2 до 22 м с интервалом 0,5м жидкая, сыпучая, неэлектропроводная от -40 до +100 - 1,6...10 1,0 (для жидких сред) 5
093 тросовый изолированный 1,0;1,6; 2,0; жидкая, сыпучая, электропроводная от -40 до +100 - - 1,0 (для жидких сред) -
011И стержневой неизолированный 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 жидкая, сыпучая, неэлектропроводная от -40 до +100 2,5 2...10 1,0 (для жидких сред) 5
013И пластинчатый 0,25; 0,6; 1,0; 1,6; 2,0 жидкая, сыпучая, неэлектропроводная от -40 до +100 2,5 1,6...10 1,0 (для жидких сред) -
021И стержневой изолированный 0,1; 0,25; 0,6; 1,0; 1,6; 2,0 жидкая, сыпучая, электропроводная от -40 до +100 2,5 - 1,0 (для жидких сред) 5
061И цилиндрический неизолированный 0,1; 0,25; 0,6; 1,0 жидкая, неэлектропроводная, в т.ч. сжиженные газы от -100 до +100 0,6...6,4 1,4...4,0 1,0 (для жидких сред) -
062И цилиндрический изолированный 0,1; 0,25 раздел сред: светлые нефтепродукты от 0 до +80 0,6 - 1,0 -
081И цилиндрический (трубчатый) неизолированный 0,1; 0,25; 0,6; 0,8 жидкая, неэлектропроводная, в т.ч. сжиженные газы от -80 до +100 2,5 1,6...10 1,0...3,0 -
